Maak een Zehnder ComfoFan S met Easy 0–10V bestuurbaar via een Shelly Dimmer 0/1-10V PM Gen4, Home Assistant en binnenklimaatsensoren.

VentilatieGevorderd2–3 uur + inregelen

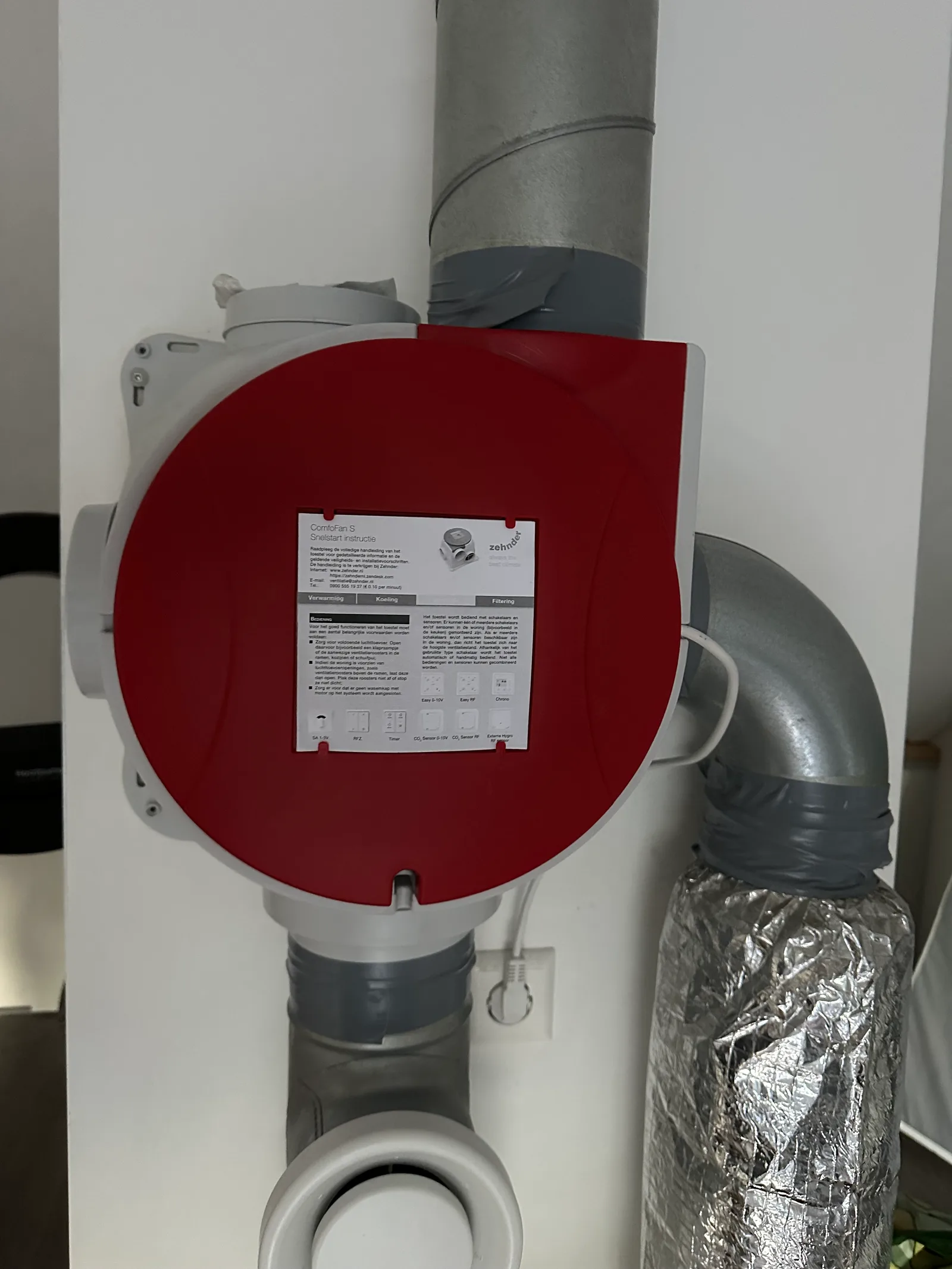

Zehnder ComfoFan S vóór de aanpassing, met het Easy 0–10V-label op de rode kap
Beginsituatie: de ComfoFan S met gesloten kap.

Zo loopt de regeling

  1. CO₂ / vocht / douche
  2. Home Assistant-automatisering
  3. Shelly 0–10 V-uitgang
  4. ComfoFan-regeling
  5. Ventilatiedebiet

Dit heb je nodig

  • Zehnder ComfoFan S
  • Shelly Dimmer 0/1-10V PM Gen4 (€ 28,90 incl. btw)
  • Gesloten behuizing, trekontlasting en klein aansluitmateriaal
  • Tweeaderige stuurkabel voor 0–10 V
  • Home Assistant met de officiële Shelly-integratie
  • CO₂- of luchtvochtigheidssensor
Hardwarekosten€ 28,90 voor de Shelly Dimmer 0/1-10V PM Gen4 (incl. btw, exclusief kleinmateriaal)

In de ComfoFan zit 230 V. Schakel de groep uit en laat de netspanningsaansluiting uitvoeren of controleren door iemand die weet wat hij doet.

01

Open de ComfoFan S

Schakel de groep uit, controleer dat de unit spanningsloos is en neem de rode kap los. Daarachter zitten de motor, besturingsprint en de aansluiting voor het 0–10V-signaal.

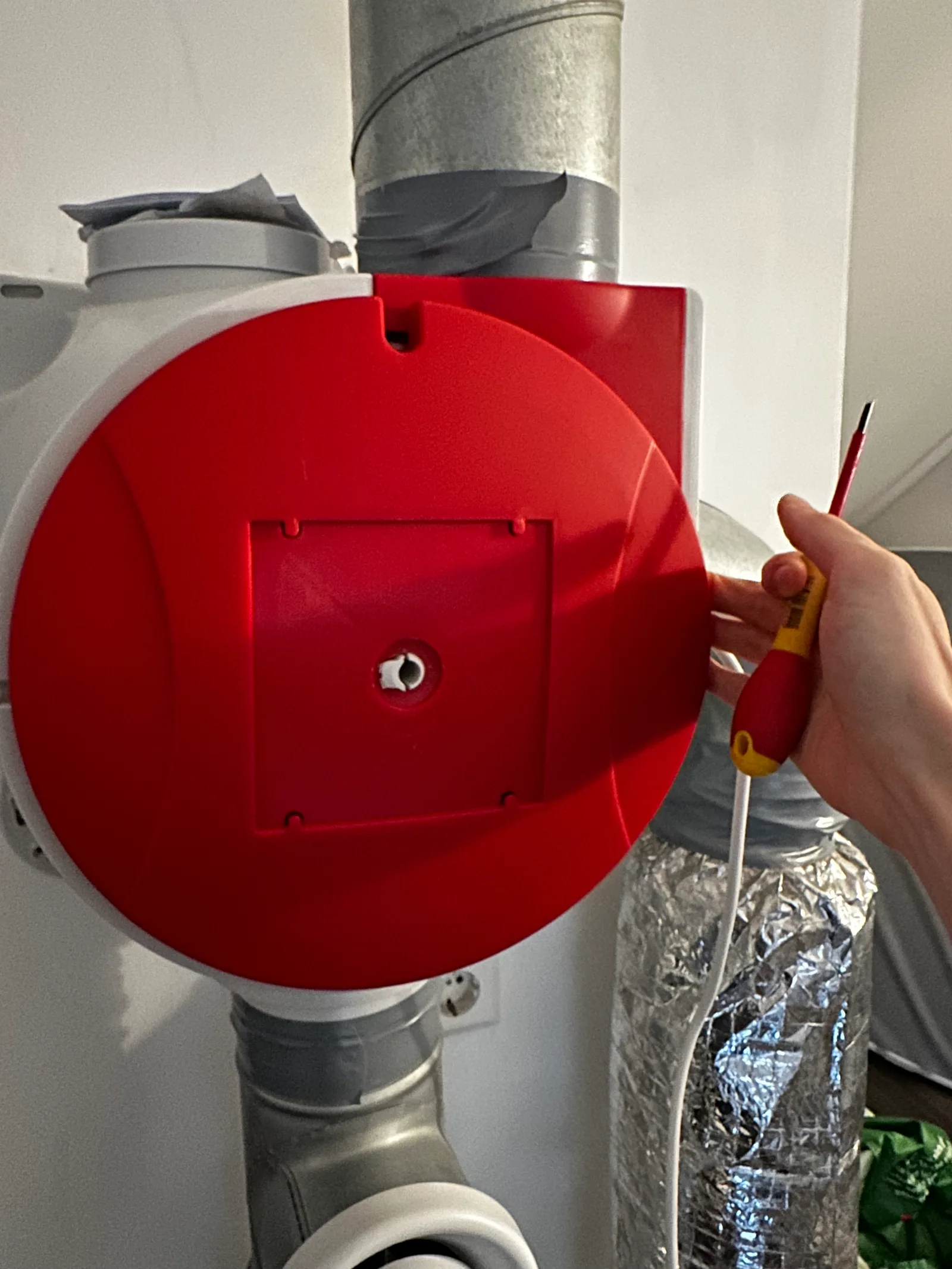

De rode servicelaag van de ComfoFan wordt met geïsoleerd gereedschap geopend
De servicelaag wordt pas na veilig spanningsloos stellen geopend.
02

Plaats de Shelly 0–10V-dimmer

Geef de Shelly een vaste plek buiten bewegende delen en de luchtstroom. Voed hem met 230 V en houd de netspanningsdraden netjes gescheiden van de dunne 0–10V-stuurdraden. Zet kabels en verbindingen vast zodat niets kan lostrillen.

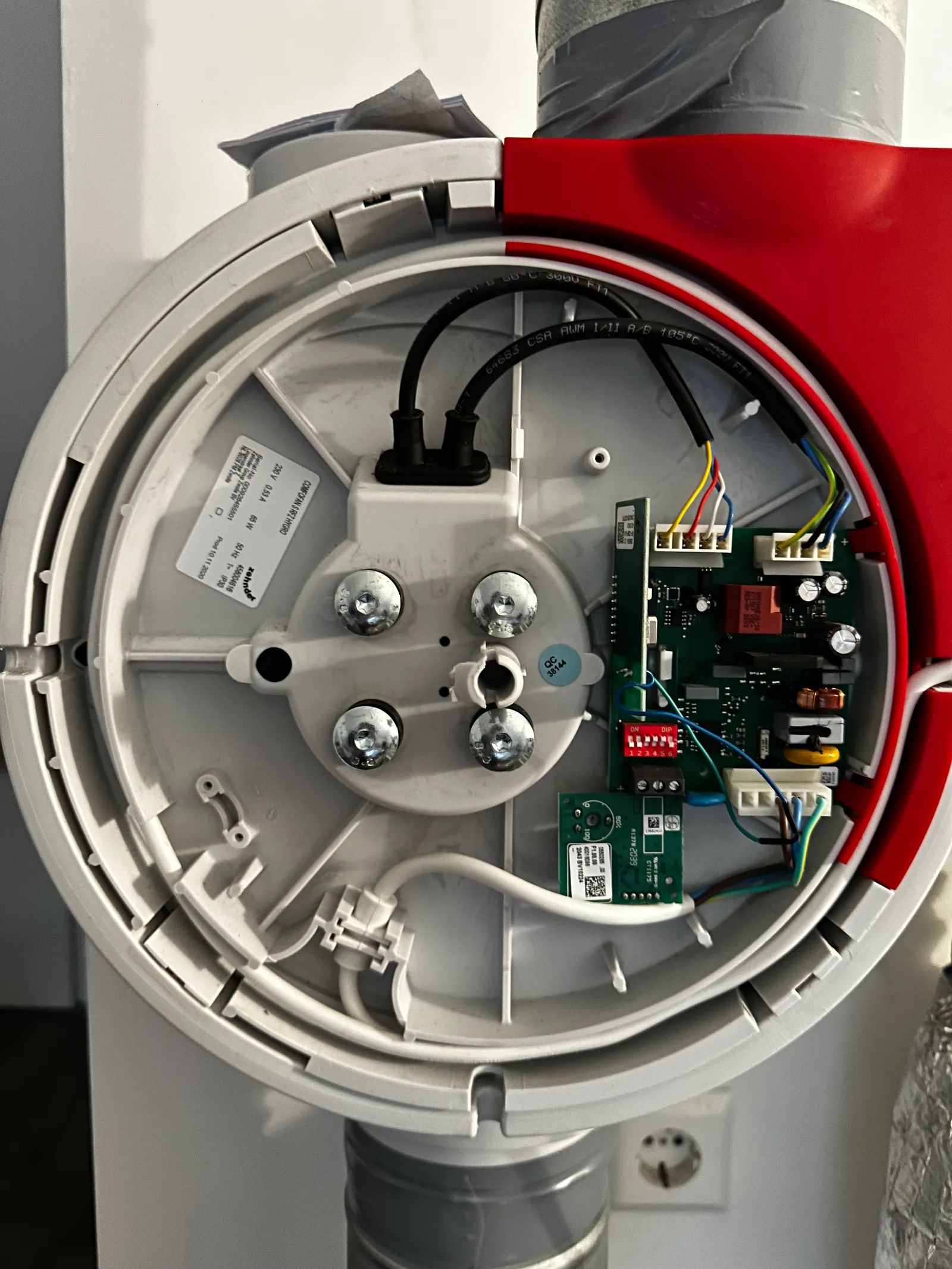

Open ComfoFan S met besturingsprint en afzonderlijke signaaldraden
De besturingsprint en signaalaansluiting vóór montage van de module.
03

Sluit het 0–10V-signaal aan

Haal de bestaande bruine L-ader en blauwe N-ader van de Zehnder-print en verdeel beide met een eigen driedelige Wago 221: één inkomende ader, één brug terug naar de ComfoFan en één brug naar de Shelly. Shelly + gaat naar de Zehnder-klem 0–10V en Shelly − naar GND. De 12V-klem blijft vrij. De ventilator blijft continu gevoed; de Shelly regelt alleen de ventilatiestand.

Printaanzicht + bedrading

Eén schema, dezelfde kijkrichting als de foto’s

De ComfoFan-print staat zoals op de foto vóór montage: motorstekkers boven, DIP-switches en het driepolige stuurblok linksonder. De Shelly is in dit schema gedraaid met de klemmen onderaan, zodat de draden elkaar niet kruisen.

ComfoFan S-print in de oriëntatie van de installatiefoto met Shelly Gen4 en twee Wago-verdelingenComfoFan-stuurblok linksonder: links 12V vrij, midden GND naar Shelly min, rechts 0-10V naar Shelly plus. De Shelly staat met zijn klemmen onderaan, van links naar rechts N, L, S1, O, S2, plus, min. Wago X1 verdeelt fase naar beide L-klemmen, X2 verdeelt nul naar beide N-klemmen. Elke Wago-opening heeft één draad. Aarde gaat rechtstreeks naar Zehnder PE.Aansluitaanzicht · ComfoFan S + Shelly Gen4Vereenvoudigde componenten · aansluitpunten en kijkrichting expliciet aangegevenComfoFan SZoals op de foto: motorstekkers bovenDIP 1 2 3 4 5 612VGND0–10VHMLNPEShelly Dimmer 0/1-10V PM Gen4180° gedraaid · klemmen onderaanShellyDIMMER 0/1-10V PM GEN4NLS1OS2+−− → GND (middelste gat)+ → 0–10V (rechter gat)12V vrij123X1 · Wago 221-413 · FASE · L123X2 · Wago 221-413 · NUL · N230 V~ inLNPEPer Wago: 1 = inkomend · 2 = Shelly · 3 = ComfoFanIedere opening één ader. S1, S2, O en 12V blijven vrij. Illustratie op basis van fabrikantdocumentatie; niet op schaal.

Vergelijk het driepolige blok en de witte motorstekkers met de open print vóór montage. De foto met gemonteerde Shelly laat de plaatsing en de twee verbindingsklemmen zien. Het schema hierboven geeft de aansluitingen voor de Gen4 weer.

Links en rechts gelden voor dit aanzicht. Stuurblok: links 12V vrij, midden GND, rechts 0–10V. De voeding zit in het aparte witte blok rechts. Cirkels markeren de klemposities; aders gaan in de bijbehorende kabelopeningen. Controleer de klemopschriften. Voor de 3-aderige voeding; Perilex wijkt af.

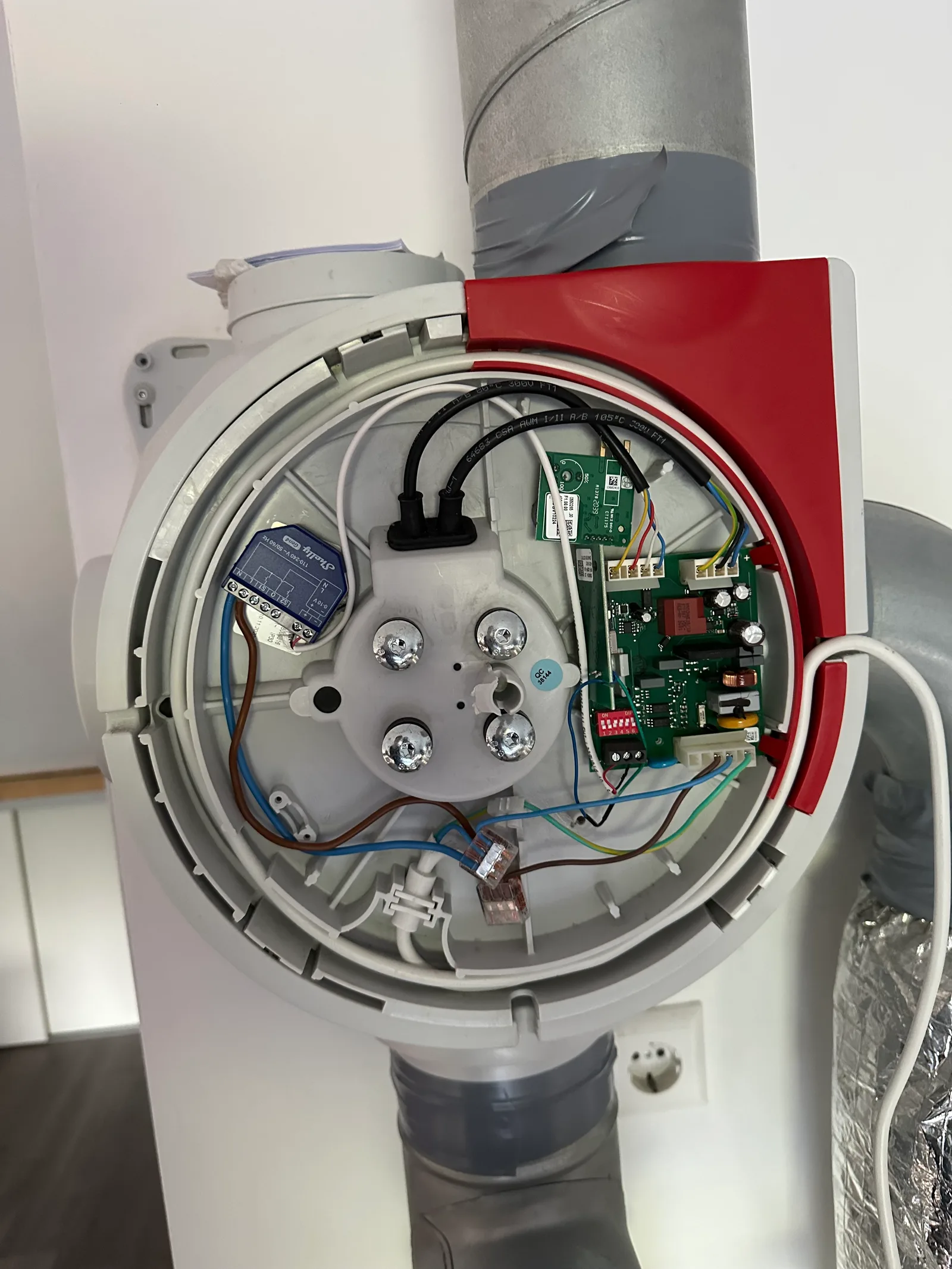

Shelly 0–10V-module gemonteerd in de geopende ComfoFan S
De Shelly-module gemonteerd; kabelrouting en bevestiging moeten blijvend veilig zijn.
04

Sluit de kap en regel het bereik in

Zet DIP-switch 5 op Aan voor variabele 0–10V-regeling. Laat DIP-switch 6 Uit wanneer een signaal onder 1 V de ventilator op snelheid 1 moet laten draaien. Plaats daarna alle afdekkingen terug, schakel de stroom in en test 25%, 50%, 75% en 100%.

Zehnder ComfoFan S na montage met gesloten rode afdekkap

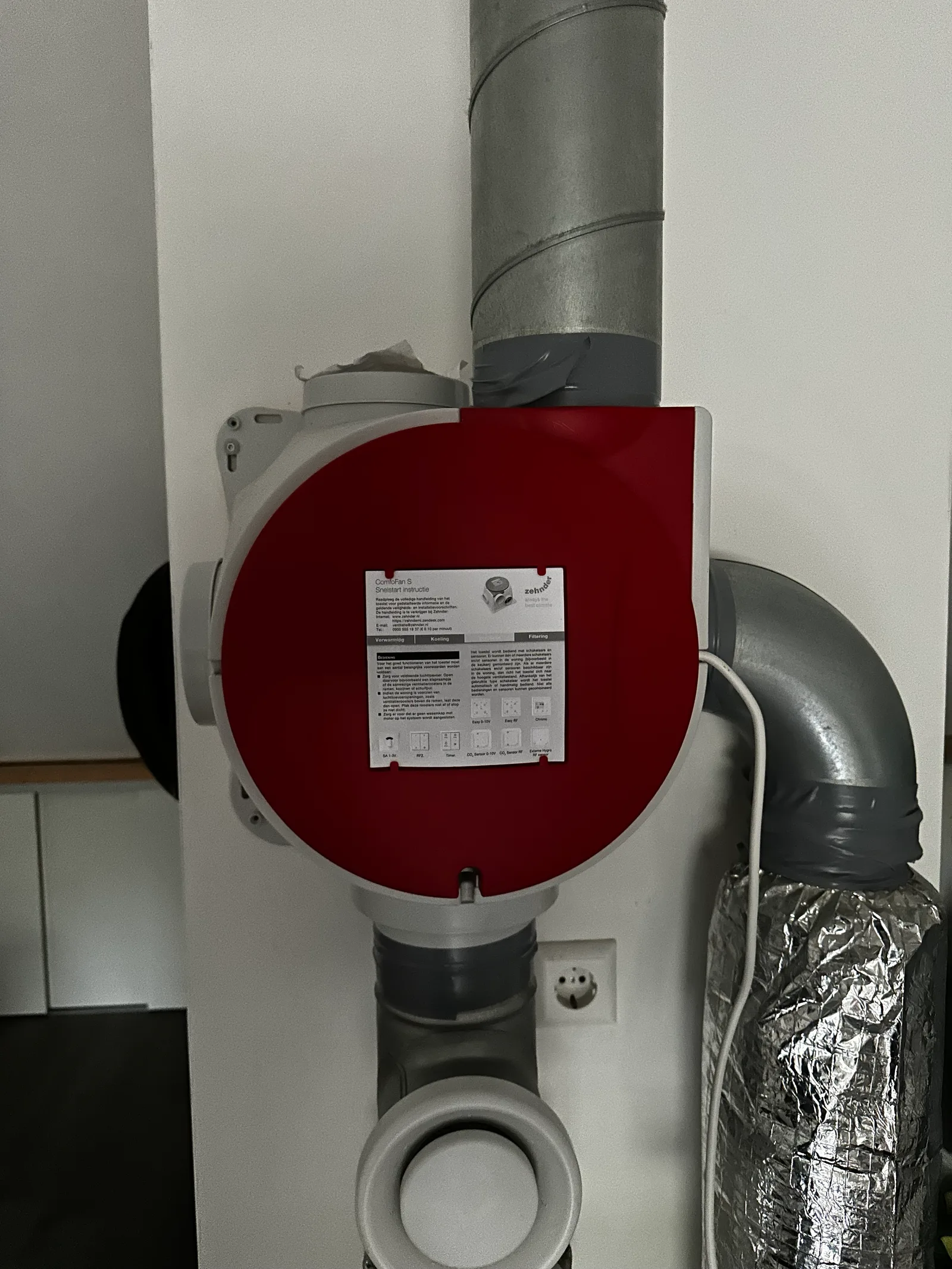

Eindresultaat met alle afdekkingen teruggeplaatst.
05

Voeg hem toe aan Home Assistant

Voeg de Shelly toe via de officiële Shelly-integratie op het lokale netwerk. Geef de entiteit een duidelijke naam, bijvoorbeeld Ventilatie vraag. Je kunt de ventilatiestand daarna als percentage bedienen vanuit je dashboard en automatiseringen.

06

Automatiseer vraaggestuurd

Houd altijd een minimumstand aan, verhoog bij douchen of hoge luchtvochtigheid en schaal mee met CO₂. Een bruikbaar beginpunt is: basis 30%, badkamer boven 70% luchtvochtigheid tijdelijk 80% en boven 1.000 ppm CO₂ geleidelijk meer ventileren. Gebruik vertraging zodat de ventilator niet steeds op en neer gaat.

07

Test storingen en luchtkwaliteit

Test de handbediening, wifi-uitval en een herstart van Home Assistant. Controleer vooral dat de ComfoFan op de minimumstand blijft draaien wanneer de slimme regeling wegvalt.
